Come si può conciliare l'impermeabilizzazione con la sicurezza strutturale nella progettazione del sistema di drenaggio delle tettoie fotovoltaiche?

Dalle tettoie fotovoltaiche standard alle versioni impermeabili e alle tettoie BIPV (Building-Integrated Photovoltaics) completamente integrate, la progettazione del drenaggio determina direttamente sia la durata strutturale che l'estetica architettonica. Prendendo come esempi l'"impermeabilizzazione con guida d'acqua" e l'"impermeabilizzazione del tetto con pannelli piegati", la logica ingegneristica alla base di ciascuna soluzione differisce per l'obiettivo.

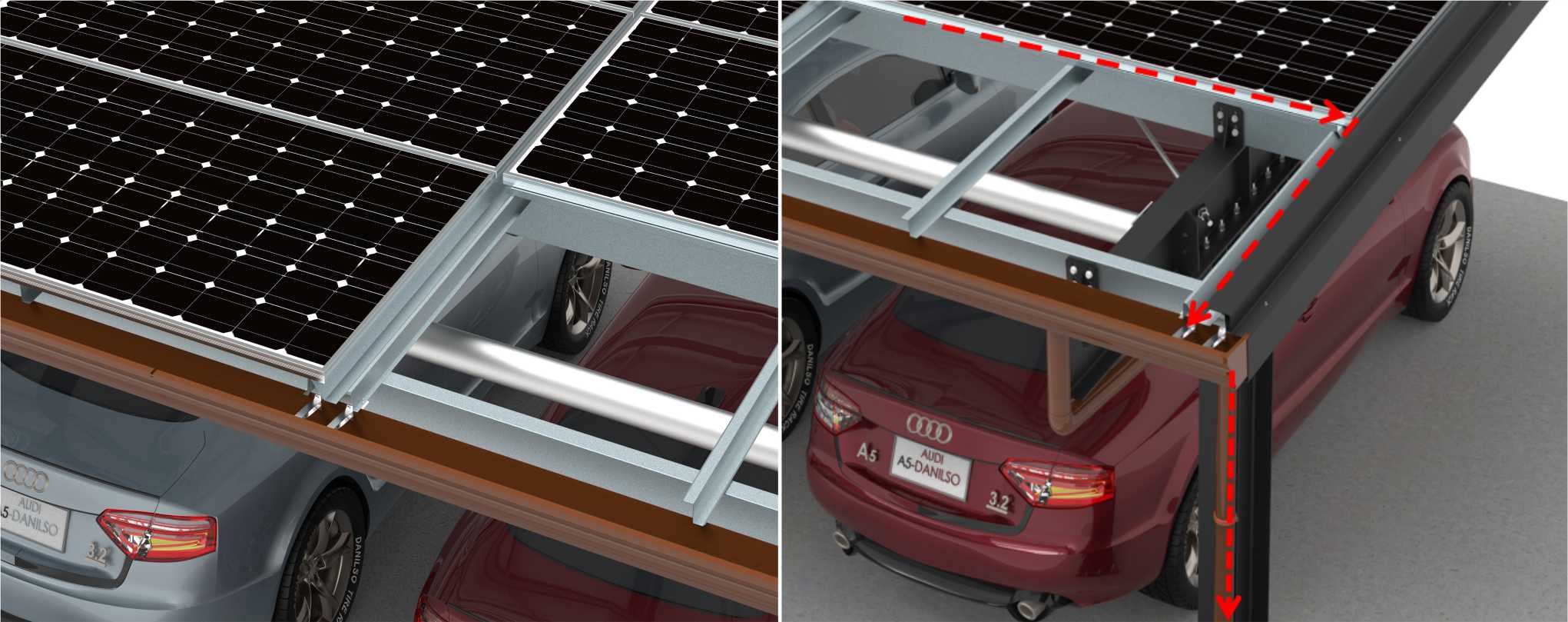

"Impermeabilizzazione delle ringhiere con sistema di convogliamento dell'acqua" (grondaie a scomparsa + tubi di drenaggio).

Basato su progetti collaudati, questo metodo utilizza canali longitudinali a forma di M, guide trasversali, coperture impermeabili e fogli deviatori per contenere l'acqua piovana al di sotto dei moduli, convogliandola successivamente all'esterno attraverso grondaie all'interno delle colonne di supporto. Questo approccio elimina completamente il riflusso capillare lungo i bordi dei moduli e offre un aspetto minimalista, in perfetta sintonia con i requisiti BIPV per l'integrazione architettonica. Tuttavia, nelle regioni estremamente fredde, la progettazione deve tenere conto del rischio di ostruzioni causate dal ricongelamento dell'acqua di fusione nelle grondaie nascoste.

"Impermeabilizzazione del tetto con pannelli piegati."

I pannelli fotovoltaici sono montati direttamente su piastre di acciaio piegate con rivestimento in Al-Zn, sfruttando la pendenza e la resistenza all'acqua intrinseche delle piastre per creare una doppia linea di difesa. Questa struttura offre una capacità di carico superiore, rendendola adatta per applicazioni di grandi dimensioni o regioni con forti nevicate.

Per quanto riguarda le offerte di mercato, il Sistema di montaggio impermeabile per tettoie auto "tipo I". Presenta un tipico design con grondaia integrata a scomparsa. La sua combinazione di lega di alluminio 6005-T6 e acciaio inossidabile SUS304 elimina la necessità di un ulteriore strato impermeabilizzante; gli incastri a scatto senza attrezzi e i componenti preassemblati riducono del 40% la manodopera in loco, soddisfacendo appieno la richiesta europea di installazione rapida ed estetica accattivante nelle stazioni di ricarica per veicoli elettrici, sia commerciali che residenziali.

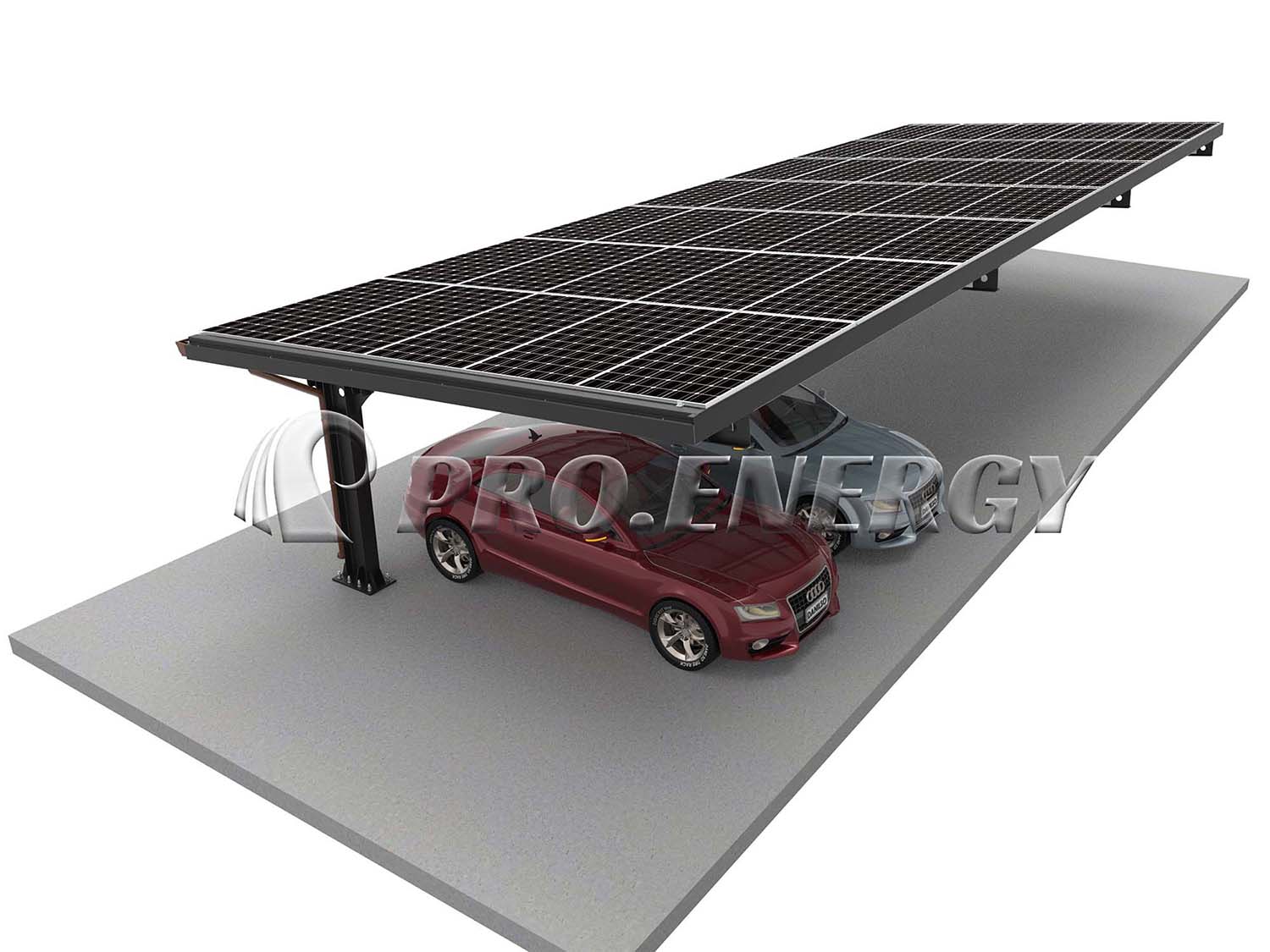

Al contrario, il Sistema di montaggio in acciaio al carbonio "tipo T" È progettato per resistere ai pesanti carichi di neve del Nord Europa e ai forti venti delle zone costiere, utilizzando acciaio al carbonio zincato a caldo per garantire un'eccezionale rigidità strutturale e capacità portante. Per le regioni estremamente fredde, sebbene il design a T privilegi la resistenza al carico, il suo percorso di drenaggio deve essere specificamente progettato per prevenire il congelamento e gli intasamenti.

In sintesi, i sistemi di grondaie a scomparsa sono ideali per progetti BIPV o commerciali che privilegiano un drenaggio raffinato e un'estetica impeccabile, mentre i tetti a falda piegata sono più adatti a progetti industriali su larga scala che richiedono un'eccezionale capacità portante strutturale. Nella scelta di un modello, è necessario valutare fattori quali le precipitazioni locali, i carichi di vento e neve e i costi di manodopera. Discutere di impermeabilizzazione senza tenere conto delle effettive condizioni climatiche spesso comporta elevati costi di manutenzione nel lungo periodo.
